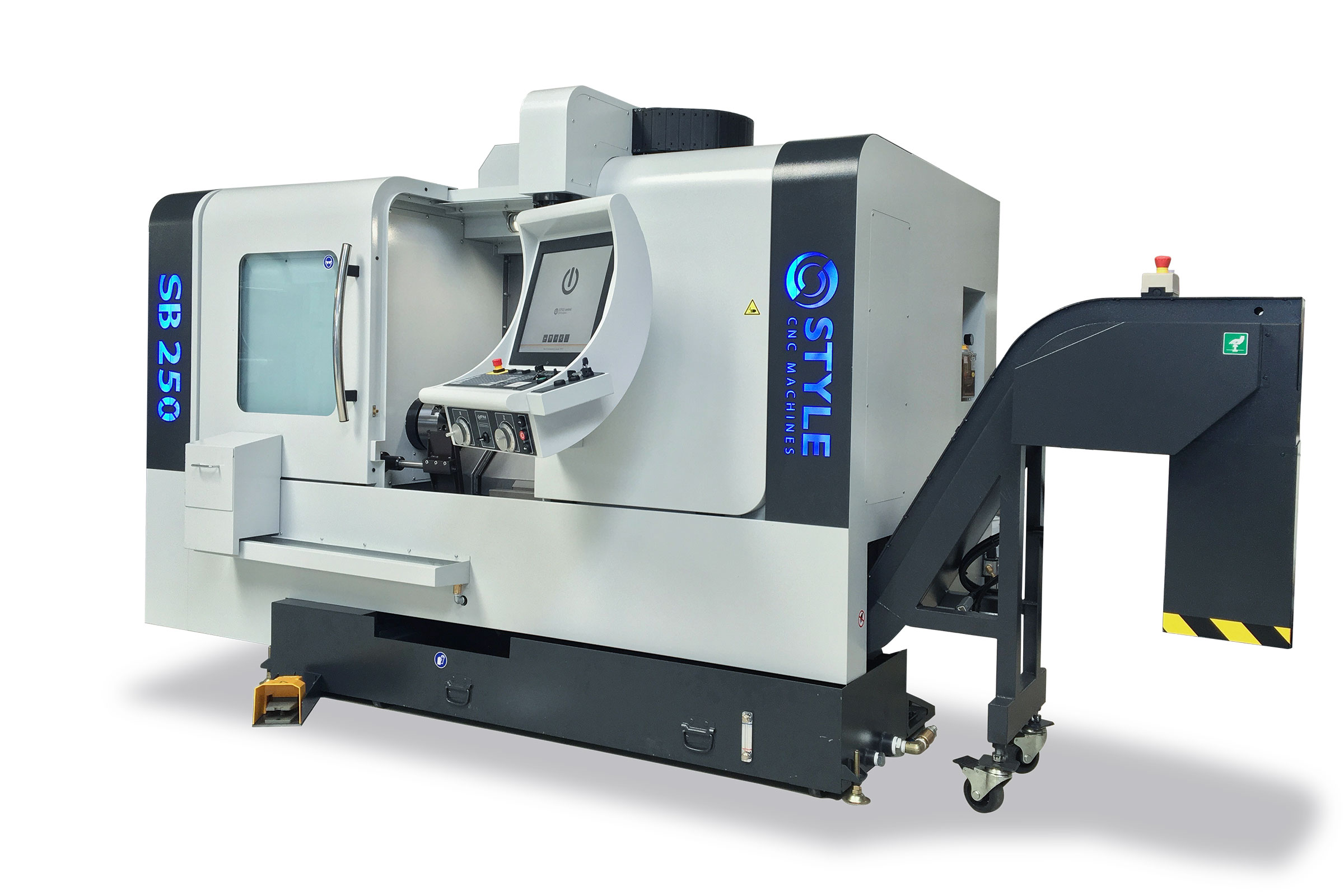

CNC soustruh STYLE SB 250
Řada STYLE se šikmým ložem zahrnuje tři modely. Tato řada byla zkonstruována na základě znalostí a zkušeností společnosti STYLE a našich zákazníků. Podle jejich přání a požadavků vznikly stroje se 45stupňovým jednodílným litinovým rámem, který je velmi stabilní a vhodný pro vysoké zatížení. STYLE SB 250 je nejmenší stroj se šikmým ložem z této řady.
Máte dotaz nebo k tomuto soustruhu potřebujete další informace?
Rádi vám pomůžeme!
CNC soustruh STYLE SB 250 – nejlepší soustruh pro náročné odborníky
Stručné údaje o CNC soustruhu STYLE SB 250:
- 45stupňový jednodílný litinový rám vhodný pro vysoké zatížení
- Stabilní vedení horního suportu díky velké rozteči vodítek
- Oběžný průměr 420 mm
- Rychlost maximálně 6000 ot./min (11 kW)
- Dodává se s řídicím systémem STYLE nebo jinými systémy
Moderní CNC stroj vybavený standardně řídicím systémem STYLE
CNC soustruhy se šikmým ložem (SB) jsou konstruovány pro vysoký výkon a používají jednoduchý řídicí systém STYLE. Lze je ale dodat i s jinými systémy. Jednoduché CNC řízení STYLE je vhodné pro začátečníky a má mnoho funkcí pro zkušené uživatele. Řídicí systém STYLE byl vyvinut pro rychlé a snadné kreslení a výrobu jednotlivých kusů a malých sérií. Tento systém CNC také velmi usnadňuje složité operace jako programování pomocí G-kódů .
Programování z kanceláře
Všechny programy, které chcete spouštět, si můžete uložit na nosič USB, ale také můžete přes síť připojit k soustruhu počítač. Pak můžete programovat i mimo stroj.
| Stroj | STYLE SB | 250 |
| Točný průměr nad ložem | mm | 420 |
| Točný průměr nad supportem | mm | 330 |
| Max. točný průměr | mm | 200 |
| Max. obráběná délka | mm | 550 |
| Sklon | º | 45 |
| Hlavní vřeteno | STYLE SB | 250 |
| Výkon motoru vřetena (S6) | kW | 11 / 15 |
| Max. otáčky vřetena | rpm | 6000 (4800) |
| Kužel vřetena | A2-5 (A2-6) | |
| Vrtání vřetena | ø mm | 56 (62) |
| ø materiálu skrze vřeteno | ø mm | 44 (52) |
| Hydraulické sklíčidlo – průměr | ø mm | 170 (200) |
| X- a Z-osa | STYLE SB | 250 |
| Rychloposuv X / Z | m/min | 12 / 20 |
| Rozsah posuvu | m/min | 10 |
| Konfigurace X / Z osy kluzného vedení | Linear |
| Koník | STYLE SB | 250 |
| Pinola | ø mm | 75 |
| Zdvih | mm | 100 |
| Kužel pinoly | MT | 4 |
| Nástrojová hlava | STYLE SB | 250 |
| Typ nástrojové hlavy | Servo | |
| Kužel nástroje | BOT / VDI | |
| Velikost | 30 | |
| Počet pozic | # | 8 / 10 |
| Stopka poháněného nástroje | mm | 20 |
| Maximální průměr vrtání | ø mm | 32 |
| Všeobecné | STYLE SB | 250 |
| Hmotnost | kg | 3800 |
| Rozměry stroje (d/š/v) | m | 3.0 x 1.7 x 1.8 (ø 56) 3.6 x 1.7 x 1.9 (ø 62) |
