CNC soustruh STYLE 1200 – 1500
Soustruhy STYLE CNC od 1200 do 1500 kombinují přesnost a spolehlivost s jednoduchým ovládáním, což umožňuje efektivní obrábění velkých obrobků. Jsou ideální pro výrobu vysoce kvalitních jednotlivých kusů a malých sérií bez nutnosti složitého programování CNC.
| Točný průměr nad ložem | 1200 – 1500 mm |
| Točný průměr nad suportem | 820 – 1120 mm |
| Vzdálenost hrotů soustruhu | 1500 – 16000 mm |
| Šířka lože | 692 mm |
| Výkon hlavního motoru (S6) | 37 / 45 / 55 kW |
| Průchod vřetenem | 165 – 550 Ø mm |
| Ovládání | STYLE 2024 soustruhová edice |
Volitelná plně uzavřená plechová skříň
STYLE 1200 – 1500 Specifikace
Ovládání
Vybaveno STYLE 2024 soustruhová edice
Stroj
| Točný průměr nad ložem | 1200 / 1300 / 1400 / 1500 mm |
| Točný průměr nad suportem | 820 / 920 / 1020 / 1120 mm |
| Vzdálenost hrotů soustruhu | 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 / 13000 / 14000 / 15000 / 16000 mm |
| Šířka lože | 692 mm |
| Počet vodicích ploch | 3 |
Hlavní vřeteno
| Výkon hlavního motoru (S6) | 37 / 45 / 55 kW |
| Průchod vřetenem | 165 / 230 / 305 / 360 / 410 / 550 Ø mm |
| Maximální otáčky vřetena | 660 / 660 / 400 / 300 / 250 / 250 rpm |
| Ukončení vřetena | A2-11 / A2-15 / A2-20 / A2-20 / A2-28 / A2-28 |
Hmotnost obrobku (vyváženého vzhledem k průchodu vřetenem)
Průchod vřetenem 165 Ø mm
| Sklíčidlo | 1500 kg |
| Sklíčidlo + koník | 5000 kg |
| Sklíčidlo + koník + 1 luneta | 8000 kg |
| Sklíčidlo + koník + 2 lunety | 12000 kg |
Průchod vřetenem 230~550 Ø mm
| Sklíčidlo | 1900 kg |
| Sklíčidlo + koník | 5400 kg |
| Sklíčidlo + koník + 1 luneta | 8400 kg |
| Sklíčidlo + koník + 2 lunety | 12400 kg |
Osy X a Z
| Pohyb osy X | 600 / 650 / 700 / 750 mm |
| Pohyb osy Z | DBC minus 650 |
| Rychloposuv | 5 m/min |
| Rozsah posuvu | 5 m/min |
Koník
| Pinola | 1402 / 2002 / 3004 Ø mm |
| Zdvih pinoly | 330 mm |
| Kužel pinoly | 6 MK |
2 Není možné s ovládanou pinolou, 4 Vždy kompletně hydraulický koník (pinola + tělo) s ovládanou pinolou (MT6) a kuželem vřetena A2-11
Všeobecné
| Hmotnost | 10500 / 11000 / 12000 / 13000 / 1400 / 15000 / 16000 / 17000 / 18000 / 19000 / 20000 / 21000 / 22000 / 23000 / 24000 / 25000 kg |
| délka | 4930 / 5430 / 6430 / 7430 / 8430 / 9430 / 10430 / 11430 / 12430 / 13430 / 14430 / 15430 / 16430 / 17430 / 18430 / 19430 mm |
| šířka | 2960 mm |
| výška | 2550 mm |
Máte další dotazy ohledně našich CNC strojů?
Naši zástupci jsou vám k dispozici.

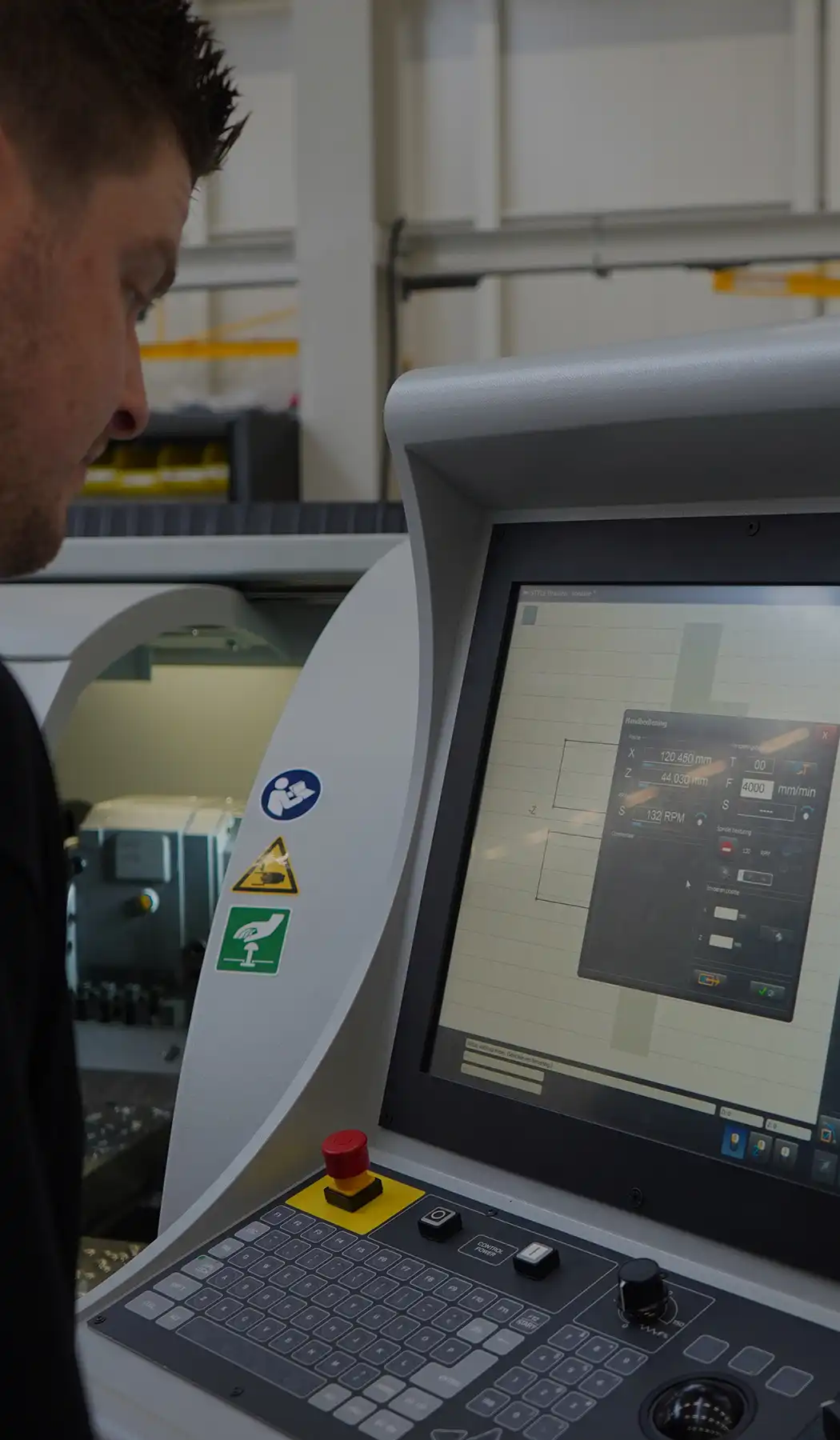

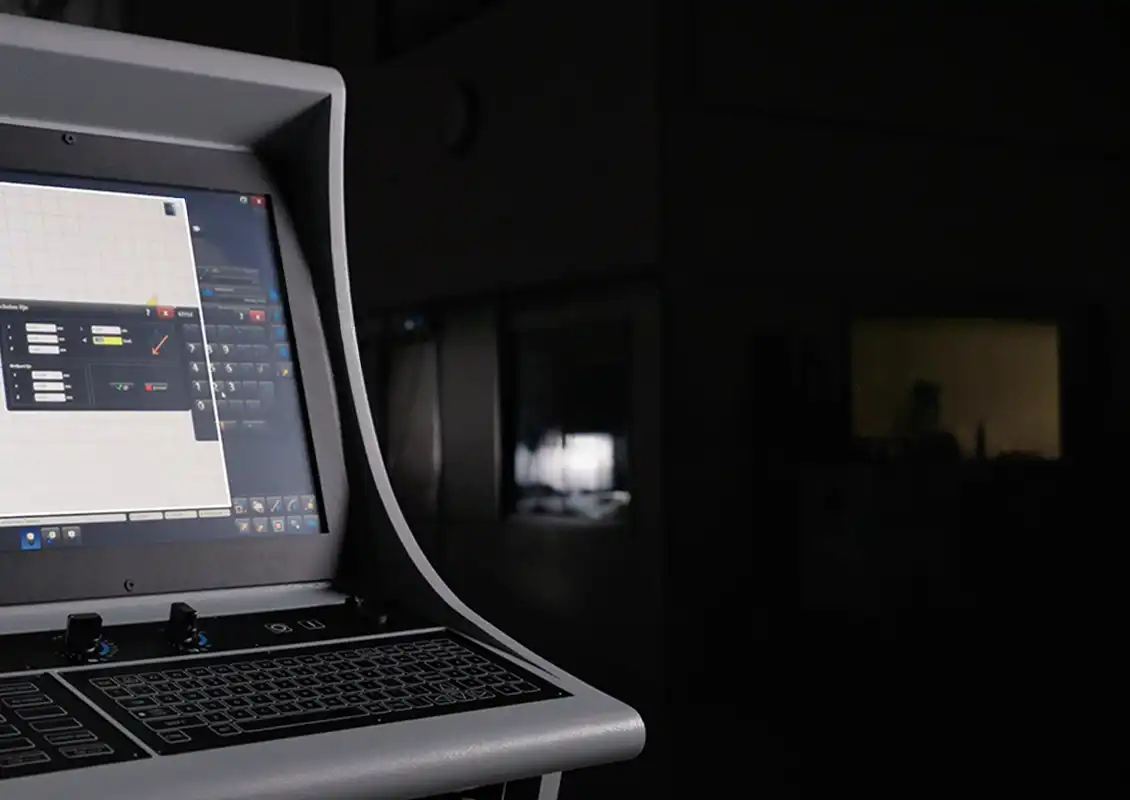

STYLE 1200 – 1500 CNC ovládání
Snadné programování velkých obrobků pomocí CNC řízení STYLE
CNC soustruhy STYLE 1200 – 1500 byly vyvinuty pro obrábění velkých obrobků bez omezení snadnosti použití. Řídicí systém STYLE: STYLE 2024 soustruhová edice umožňuje provádět soustružnické práce ve vlastní firmě s technicky zdatnými zaměstnanci, aniž by bylo nutné spoléhat se na specializované CNC soustružníky. I u složitých výrobků zůstává ovládání přehledné a zvládnutelné.
Obsluha prochází programovacím procesem krok za krokem, přímo na stroji a bez CNC kódů. Díky přehledné simulaci je možné předem vidět, jak bude výrobek obráběn, což poskytuje jistotu při nastavení a výrobě. Tím se snižuje riziko chyb a výrazně se zkracuje doba zaškolení. Pro jednotlivé kusy a malé série nabízejí soustruhy STYLE 1200 – 1500 spolehlivé a flexibilní řešení, při kterém je jádrem výrobního procesu váš vlastní tým.
S řídicím systémem STYLE můžete snadno vytvářet jedinečné a plně přizpůsobené díly. Nejsou nutné žádné složité operace ani externí programátory. Stačí to udělat sami, přímo na stroji.

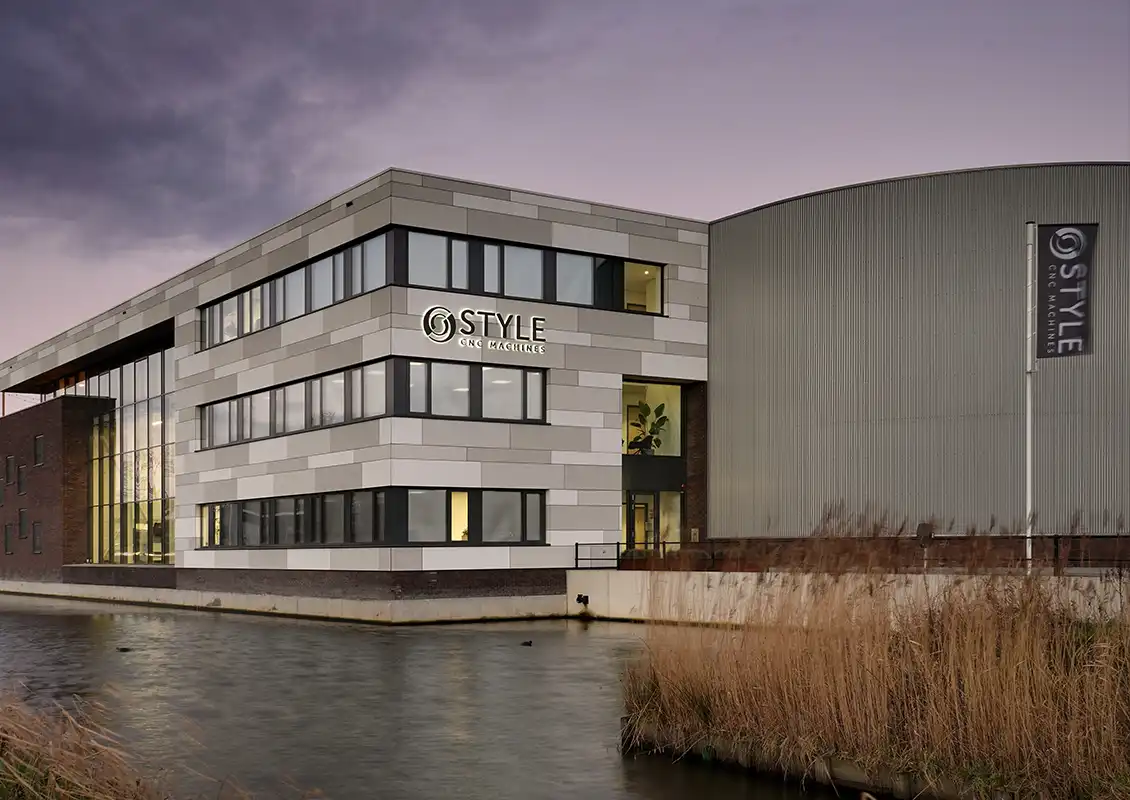

STYLE 1200 – 1500 Vyrobeno v Nizozemsku
Holandská montáž pro těžké a přesné aplikace
Soustruh STYLE 1200 – 1500 CNC je vyvíjen, montován a důkladně testován v Nizozemsku. V našem montážním závodě v Bunschotenu zkušení řemeslníci sestavují každý stroj krok za krokem, přičemž se zaměřují na stabilitu, přesnost a dlouhou životnost. Díky tomu je STYLE 1200 – 1500 vhodný jak pro jednotlivé kusy, tak pro malé série v těžších aplikacích.
Robustní rámy strojů vyrábí náš stálý výrobní partner na Tchaj-wanu. Během tohoto procesu naši vlastní specialisté a tým výzkumu a vývoje pečlivě sledují výběr materiálů a povrchovou úpravu. Po příjezdu do Velké Británie jsou stroje vybaveny pohony Fanuc, pevným plechem, rozšířeními podle požadavků zákazníka a naším vlastním řídicím systémem STYLE.
Tento řídicí systém STYLE byl vyvinut zcela interně a je neustále zdokonalován. Ovládací prvky jsou přehledně uspořádané a praktické, což umožňuje efektivní práci se strojem jak zkušeným operátorům CNC, tak méně zkušeným uživatelům. Díky kombinaci mezinárodní výroby s britskou montáží a podporou zaručuje STYLE 1200 – 1500 spolehlivý výkon a podporu ze Spojeného království.
